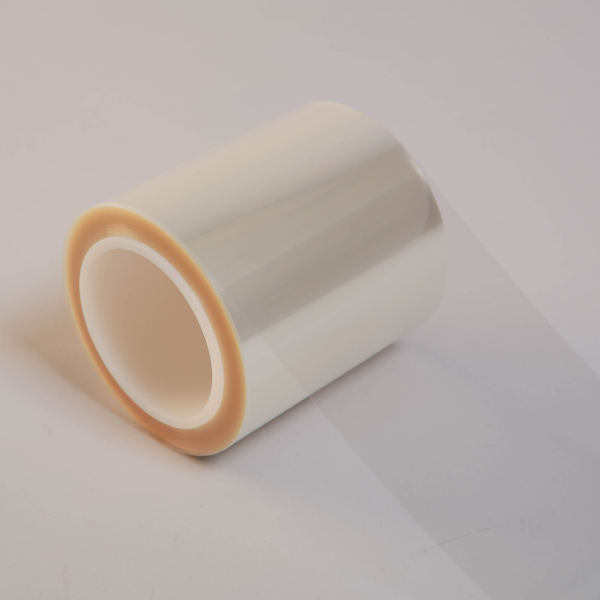

BG Tape
Lamination Tape
该胶带是用于在用户希望研磨晶圆Back side并研磨至所需晶圆厚度的工程中保护晶圆Pattern side&Bump side的胶带。根据按胶粘剂种类, 保有UV PSA、Non PSA Line up
Description
Applications
Properties
Product Structure
Description
适用于BG Process的Bump、Solder Ball Wafer均可适用
具有可以将Solder Ball、Bump、Pattern side进行Full Dipping的结构。
高粘性UV, Non UV Adhesive Layer
Applications
Memory, DDI, COG, AP, CPU, Communication IC, Etc…
Properties
BG工序中强力抓住wafer的粘着力
拥有适合Big Solder Ball的厚Adhesive Layer
UV Cure后易于去除BG Tape,可无污染地剥离
Thin Wafer 也可用
非常稳定的Tape厚度偏差管理
稳定的TTV保证
Product
